Красные полосы на Acer Nitro 5: кейс ремонта | Технозір

Красные полосы на экране Acer Nitro 5 оказались не просто визуальным дефектом и не проблемой, которую можно было решить одной чисткой. Диагностика показала повреждение цепи питания дискретной видеокарты GeForce RTX 3050.

Мы заменили три силовых MOSFET и ШИМ-контроллер, полностью обслужили систему охлаждения и обновили термоинтерфейсы. После ремонта ноутбук прошёл AIDA64, FurMark и OCCT, включая стресс-тест длительностью более часа. Красные полосы и пропадание звука больше не повторяются — ноутбук работает исправно.

С какой проблемой поступил Acer Nitro 5

В ремонт поступил Acer Nitro 5 AN515-58-55ZG с процессором Intel Core i5-12450H и дискретной видеокартой GeForce RTX 3050.

Клиент описал две проблемы:

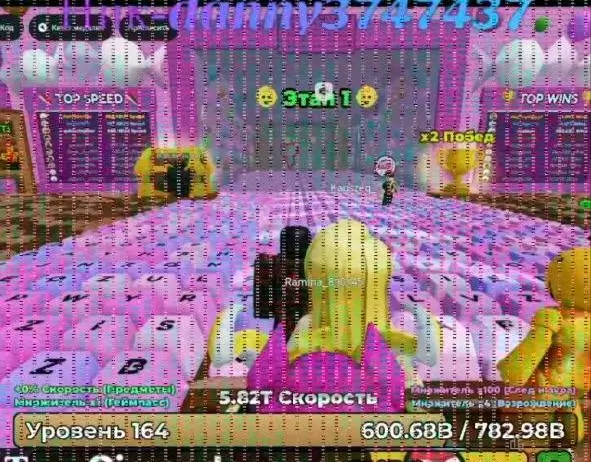

• во время стрима на изображении периодически появлялись красные полосы;
• в одном из каналов наушников иногда пропадал звук.

Ноутбук не обслуживали с момента покупки. При таких симптомах нельзя заранее делать вывод, что неисправна именно матрица, шлейф или видеочип. Полосы на экране могут выглядеть похоже при разных поломках, поэтому сначала нужна диагностика самого устройства и его поведения под нагрузкой.

Что показала диагностика

После разборки стало понятно, что у ноутбука было сразу несколько проблем. Они требовали комплексного ремонта, а не одной профилактической процедуры.

Система охлаждения была загрязнена

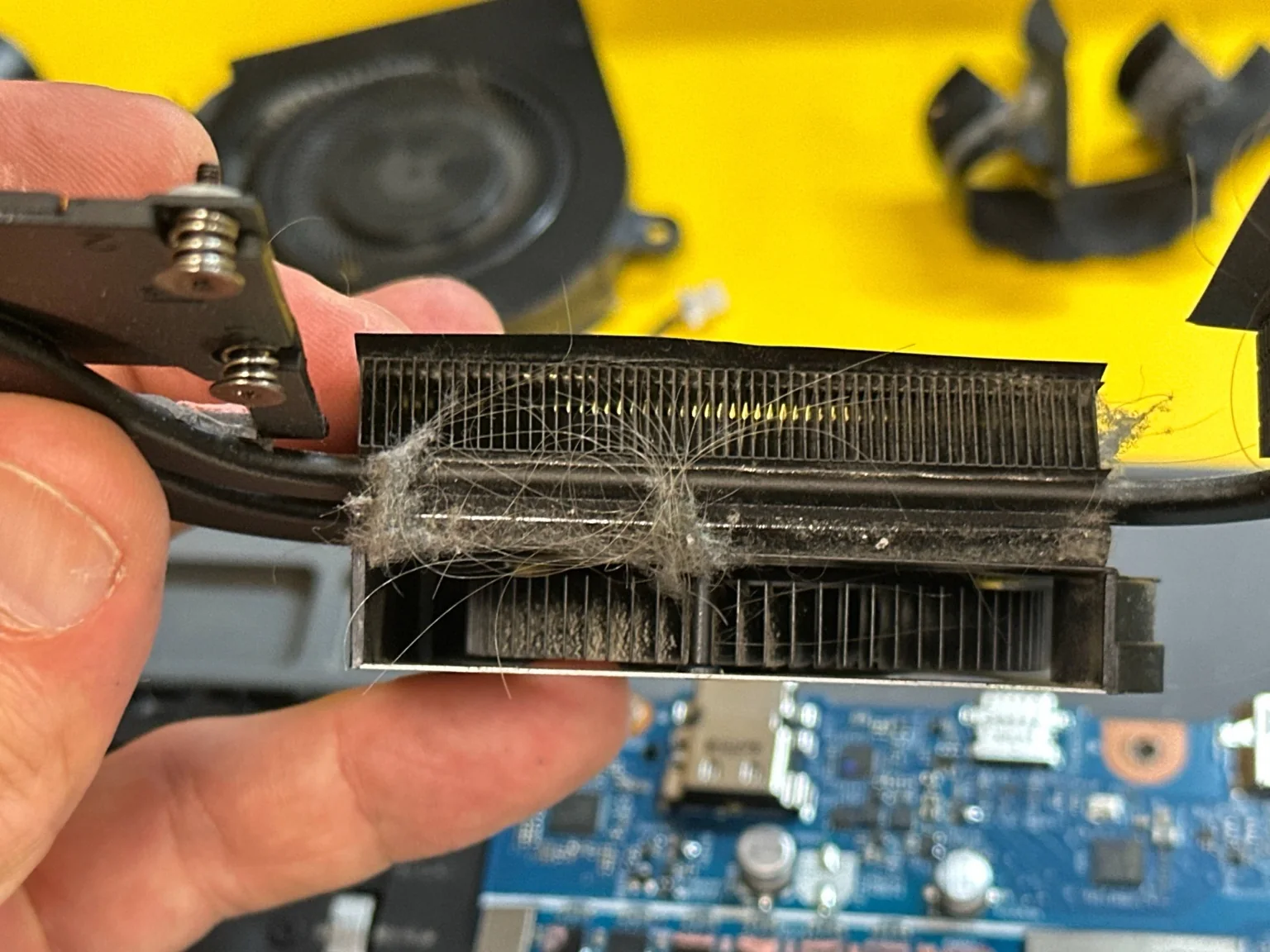

В радиаторе скопился ворс, который мешал нормальному прохождению воздуха. Когда радиатор забит, вентиляторы могут продолжать вращаться, но горячий воздух отводится хуже.

Для игрового ноутбука это особенно важно: процессор и дискретная видеокарта регулярно работают под высокой нагрузкой, поэтому запас эффективности охлаждения здесь меньше, чем у обычной офисной модели.

Термоинтерфейсы потеряли рабочие свойства

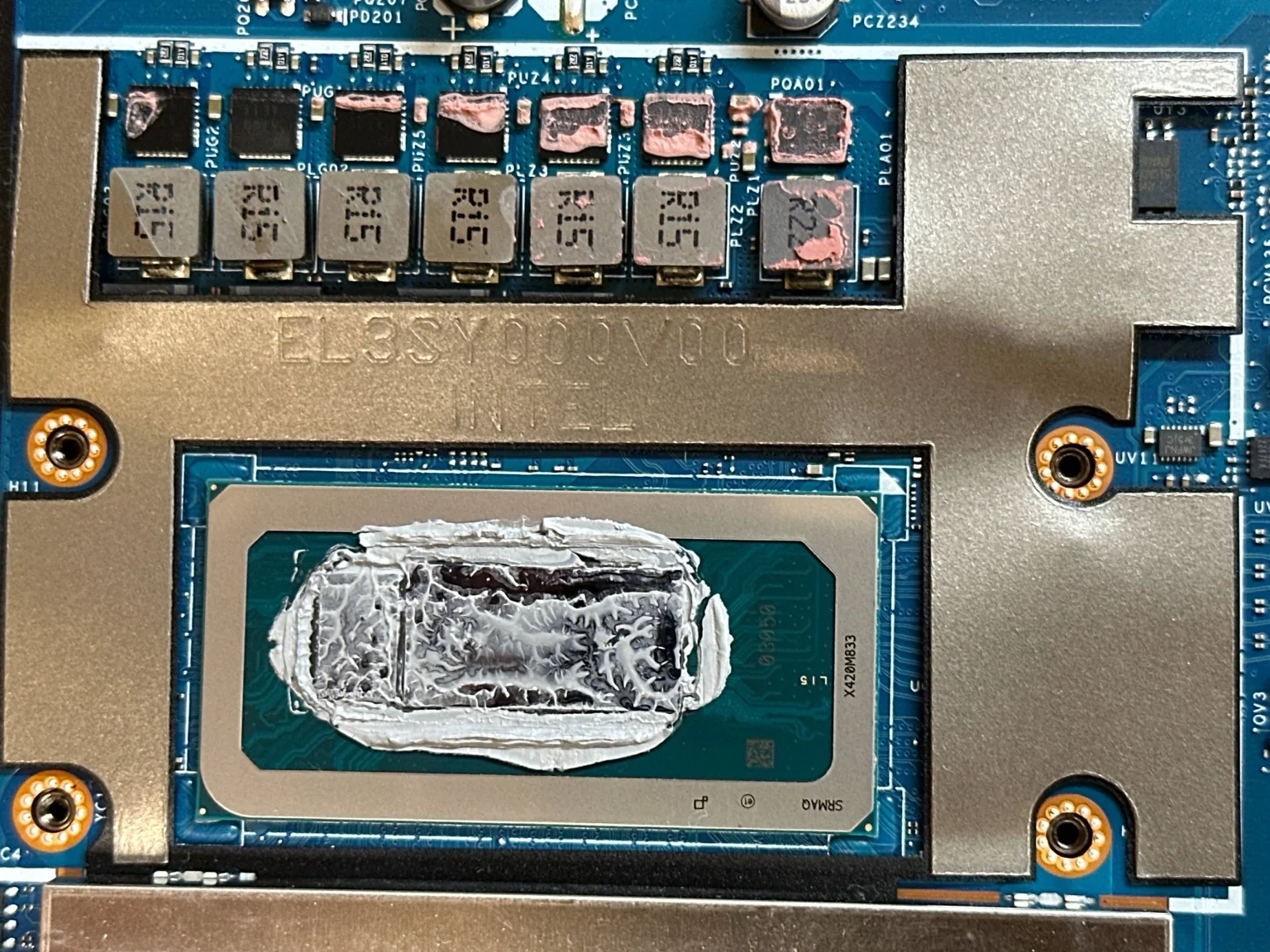

Термоинтерфейс на процессоре, видеочипе и видеопамяти был высохшим. Он уже не обеспечивал нормальную передачу тепла от компонентов к системе охлаждения.

Само по себе обновление термоинтерфейсов было необходимо, но оно не могло устранить основную аппаратную неисправность.

Основная проблема была в цепи питания видеокарты

На плате обнаружили повреждение цепи питания GeForce RTX 3050. Именно этот узел обеспечивает видеочип стабильным питанием во время работы, в том числе при росте нагрузки.

В этом конкретном случае неисправность затрагивала не матрицу, а силовую часть графической подсистемы. Для надёжного восстановления требовалась замена повреждённых компонентов и последующая проверка ноутбука под длительной нагрузкой.

Почему одной чистки было недостаточно

Загрязнённый радиатор и высохшие термоинтерфейсы ухудшали охлаждение. Но к моменту обращения на плате уже существовало реальное повреждение цепи питания GPU.

Если бы ограничиться только чисткой, ноутбук стал бы лучше отводить тепло, но неисправные силовые элементы остались бы на месте. Такой ремонт не устранил бы причину нестабильной работы и не позволил бы считать устройство восстановленным.

При этом мы не сводим поломку только к перегреву. По одному кейсу нельзя доказать, что именно пыль стала единственной причиной повреждения цепи питания. Но оставлять систему охлаждения в таком состоянии тоже было нельзя: после ремонта платы ноутбук должен стабильно работать под нагрузкой, а без нормального теплоотвода это невозможно.

Что сделали во время ремонта

Ремонт включал работы с платой и полное обслуживание охлаждения:

• заменили три силовых MOSFET в цепи питания видеокарты;
• заменили ШИМ-контроллер, управляющий работой силовой части;
• очистили систему охлаждения и радиатор от ворса;
• удалили старые высохшие термоинтерфейсы;
• обслужили процессор, видеочип, видеопамять и элементы питания;
• проверили состояние платы после пайки;
• собрали ноутбук и провели длительное тестирование.

Для CPU и GPU использовали фазовый термоинтерфейс Laird. На видеопамяти и элементах питания применили жидкий термоинтерфейс, соответствующий конструкции этих участков.

Подробнее о профилактическом обслуживании охлаждения рассказываем на странице чистки ноутбука. В этом случае чистка была частью ремонта, но не заменяла восстановление платы.

‍Как проверили результат

После ремонта ноутбук не отдавали сразу после включения. Нужно было убедиться, что видеокарта и её питание стабильно работают не только в простое, но и при продолжительной нагрузке.

Для проверки использовали:

• AIDA64;
• FurMark;
• OCCT.

Самый тяжёлый стресс-тест продолжался более часа. Во время проверки ноутбук работал стабильно: красные полосы не появлялись, изображение не искажалось, пропадание звука не повторялось. Итоговый результат подтверждён не одним быстрым запуском, а длительным тестированием нескольких узлов. После ремонта Acer Nitro 5 работает исправно.

Сколько стоил ремонт и сколько занял

Стоимость этого ремонта составила 6500 грн.

Срок выполнения — 2 дня.

Гарантия на выполненные работы — 100 дней.

Эта сумма относится именно к описанному Acer Nitro 5 и конкретному объёму работ. При похожих симптомах цена может отличаться: полосы на экране бывают связаны с матрицей, шлейфом, видеопамятью, самим GPU, его питанием или другими узлами. Точная стоимость определяется после диагностики.

Что показывает этот случай

Красные полосы на экране не означают автоматически, что нужно менять матрицу. В этом Acer Nitro 5 дисплей был только местом, где проявлялся симптом, а неисправность находилась в цепи питания дискретной видеокарты.

Также этот кейс показывает, почему нельзя выбирать ремонт только по внешнему признаку. Две похожие полосы на разных ноутбуках могут иметь совершенно разные причины и стоимость устранения.

Если артефакты появляются во время игры, стрима, рендера или другой нагрузки, лучше не продолжать тяжёлые тесты до выяснения причины. Нестабильную графическую подсистему нужно проверять вместе с её питанием, охлаждением и поведением под нагрузкой.

Когда стоит обратиться на диагностику

Диагностика нужна, если на ноутбуке:

1. появляются цветные полосы, точки или другие артефакты;
2. изображение искажается только под нагрузкой;
3. экран мигает или картинка периодически пропадает;
4. вместе с артефактами появляются зависания, перезагрузки или выключения;
5. ноутбук сильно греется, а система охлаждения давно не обслуживалась;
6. проблемы возникают одновременно с нестабильной работой звука или других узлов.

На странице ремонта ноутбуков в Одессе можно посмотреть, как проходит диагностика и какие неисправности мы ремонтируем.

Частые вопросы

Почему на экране ноутбука появляются красные полосы?

Причина может быть в матрице, шлейфе, видеокарте, видеопамяти, цепи питания GPU или программной части. По цвету и форме полос нельзя точно определить неисправный узел — нужна диагностика.

Как понять, проблема в матрице, шлейфе или видеокарте?

По одному внешнему признаку надёжно отличить эти неисправности нельзя. Проверяют, когда появляется дефект, повторяется ли он на внешнем мониторе, виден ли до загрузки системы и как ноутбук ведёт себя под графической нагрузкой.

Может ли перегрев вызвать полосы и артефакты?

Высокая температура может сопровождать или усиливать нестабильность графической подсистемы, но сама по себе не доказывает причину. В этом кейсе одновременно обнаружили плохое состояние охлаждения и повреждение цепи питания видеокарты.

Поможет ли чистка, если на экране уже появились полосы?

Иногда обслуживание помогает, если проблема связана только с перегревом и аппаратного повреждения ещё нет. В этом Acer Nitro 5 одной чистки было недостаточно: потребовалась замена элементов цепи питания GPU.
